LINK EA.-1.I.I.R.- L 144.900. SUBTONO 77
La Conferencia Echolink
"Amigos de La Coruña"
Desde el dia 5 de Enero 2.016. cuenta con un nuevo enlace via radio en sus Conferencias.
Este Enlace o Link , se encuentra ubicado en el Ayuntamiento de Cambre (La Coruña)
Cambre es una Ayuntamiento de la Provincia de La Coruña , en las siguientes imagenes os mostraremos la ubicación de Link y su Cobertura aproximada , teniendo en cuenta, que no es una total cobertura, dependiendo de Obstaculos, Orografía, medios de recepción del corresponsal etc etc. es un cálculo aproximado.
Y para continuar ya os dejo la ubicación exacta del Link
"Cela" Ayto. de Cambre

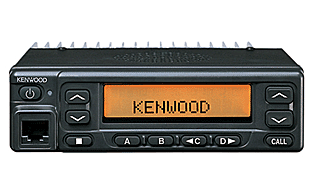

En lo referente a la intalación, está formada por un equipo de radio marca Kenwood
Modelo Tk 780, con 100 memorias programables dos potencias , 5 y 25 watios, programable por Pc.

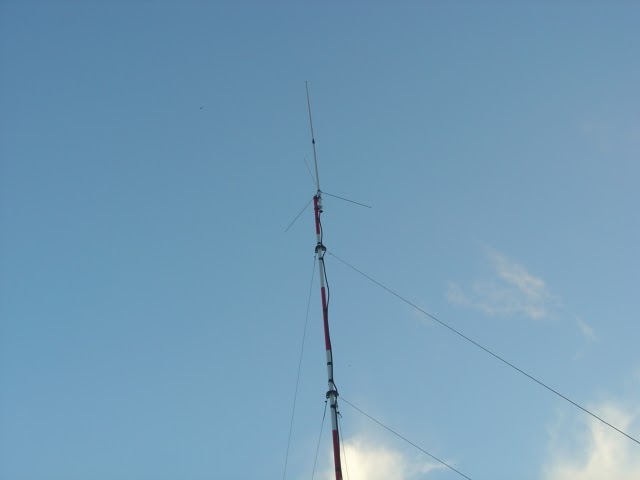

En lo referente a Antena , está conectado a una Diamond X-200 de VHF - UHF
Esta antena Diamond DX-200. es una 5/8 de onda en 144 con una ganacia de 6 db, con 1,2 Klgr de peso y 2.5 metros de Largo, que sumados a los 7.50 metros de mástl da un total
de 10 metros de altura total.
La conexión es tipo N.
" EL INTERFACE "
Este Interface , lo conrtruye el amigo Joaquín EA.-4.C.P.A. de Madrid ,y su coste con cables de conexión y todo lo necesario para , recibirlo e instalarlo , es de 15 € , con envio incluido,este precio es el resultado de que sólo nos cobra el material y la mano de obra sin coste ya que lo hace por afición y no con ánimo de lucro.
¡¡ Gracias Joaquín !!.
Su instalación es de lo más sencilla , próximamente prepararé un Tutorial con fotos para que veais su sencillez.
"A Algunos se les terminó el Chollo de 50 € "
Otro punto es la Alimentación , yo en estos momentos estoy con un Fuente de Alimentación marca TRQ con 20 años de antiguedad y de 5 a 7 amperios y de momento no se calienta.
Para darle descanso a la fuente al equipo y al ventilador que es de 220 Voltios, utilizo un programador , que se encarga de apagar Fuente , Equipo y ventilador de 02:00 AM. A 05:30 AM. Que lo vuelve a encender automaticamente dandole un pequeño descanso en horas en las caules su uso es mínimo o ninguno, estos programadores los podeis encontrar en los Chinos por el módico precio de seis euros.
"El Ordenador "
De momento está funcionando con un Ordenador portátil, pero su final es uno de sobremesa, cualquier ordenador sirve , es más yo tengo pensado poner uno viejo y desfasado
por unos 40 € os podeis hacer con uno
Sólo puntualizar dos cosas , una si le pedía a Joaquín que os haga un interface , teneis que decirle el modelo y marca de emisora para realizar el el cable y otra, decirle si es para un Portatil o un Ordenador de sobre mesa, nada más
Sólo me queda dar las gracias a Joquín EA.-4.C.P.A. y a David EA.-4.C.Z.R. por su desinteresada y altruista colaboración en este montaje, programación y en todo aquello que he necesitado, sin pegas ni límites desde aquí , reitero ¡ Muchas Gracias !
Y hasta aquí esta nueva entrada
Saludos
Para todos y todas
EA.-.1.I.I..R.
Op. Manolo Corral
La Coruña - Galicia - España
